ข้อมูลจำเพาะและรุ่นของแบตเตอรี่ลิเธียม

Jun 27, 2023

แบตเตอรี่มีกี่ประเภทและลักษณะเฉพาะอะไรบ้าง? ในความเป็นจริง ยากที่จะบอกว่ามีกี่ประเภท เนื่องจากผู้ผลิตแบตเตอรี่แต่ละรายมีประเภทและข้อกำหนดเฉพาะของตนเอง และมีข้อกำหนดเฉพาะของแบตเตอรี่บางรายการที่ปรับแต่งได้ ข้อมูลต่อไปนี้จะแนะนำชื่อรุ่นและข้อมูลจำเพาะของแบตเตอรี่ลิเธียม รวมถึงความหมายของตัวอักษรและตัวเลขบนแบตเตอรี่ เพื่อให้ทุกคนสามารถเข้าใจรุ่นและข้อมูลจำเพาะของแบตเตอรี่ได้ดียิ่งขึ้น



การกำหนดรุ่นของแบตเตอรี่ลิเธียมทรงกระบอกประกอบด้วยตัวอักษรสามตัวและตัวเลขห้าหลัก IEC61960 ระบุกฎสำหรับแบตเตอรี่ทรงกระบอกและสี่เหลี่ยมดังต่อไปนี้:
แบตเตอรี่ลิเธียมทรงกระบอก ตัวอักษร 3 ตัวตามด้วยตัวเลข 5 ตัว ตัวอักษร 3 ตัว I หมายถึงลิเธียมไอออนในตัว L หมายถึงอิเล็กโทรดโลหะลิเธียมหรือโลหะผสมลิเธียม ตัวอักษรตัวที่สองระบุวัสดุอิเล็กโทรดที่เป็นบวก C หมายถึงโคบอลต์ N หมายถึงนิกเกิล M หมายถึงแมงกานีส และ V หมายถึงวาเนเดียม ตัวอักษรตัวที่สามคือ R สำหรับทรงกระบอก

ตัวเลข 5 ตัว ตัวเลข 2 ตัวแรกระบุเส้นผ่านศูนย์กลาง ตัวเลข 3 ตัวหลังระบุความสูง หน่วยเป็น มม.

ตัวอย่างเช่น: ICR18650 คือแบตเตอรี่ทรงกระบอก 18650 สำหรับใช้งานทั่วไปที่มีเส้นผ่านศูนย์กลาง 18 มม. และสูง 65 มม. และ 0 หมายถึงทรงกลม

3.6V เป็นตัวบ่งชี้ว่าแรงดันไฟฟ้าคือ 3.6V

C คืออัตราการคายประจุเมื่อแบตเตอรี่หมด และมีหน่วยเป็น mAh ในแง่ของคนธรรมดา มันคือขนาดหรือความเร็วของการปล่อยต่อหน่วยเวลา ตัวอย่างเช่น หากความจุแบตเตอรี่ที่ใช้หมดเป็นเวลา 1 ชั่วโมง จะเรียกว่าการคายประจุ 1C; หากมีการคายประจุเป็นเวลา 5 ชั่วโมง จะเรียกว่าการคายประจุ 0.2C

ตารางรุ่นแบตเตอรี่ลิเธียมทรงกระบอก:

แบบอย่าง แรงดันไฟฟ้าที่กำหนด (V) ความจุที่กำหนด (mAh) เส้นผ่านศูนย์กลาง (มม.) ความสูง (มม.) ฟิลด์แอ็พพลิเคชัน
14500 3.7 800 14 50 เครื่องมือวัด, เครื่องใช้ไฟฟ้า
18650 3.7 2000-3500 18±0.2 65±2.0 อุปกรณ์พิเศษ อุปกรณ์ทางการแพทย์ หุ่นยนต์

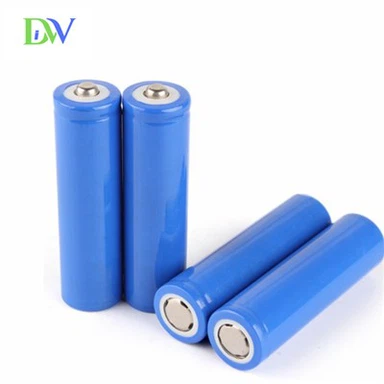

18500 3.6 800-1500 18±0.2 18±0.2 การสื่อสารความปลอดภัย การขนส่งทางราง
26650 3.2 3200~3500 26.2 65.6 สนามพลัง/ชุดเกราะ วิทยาการหุ่นยนต์ กองหนุนฉุกเฉิน
21700 3.6 3000-4800 21 70 อุปกรณ์ดิจิตอล เครื่องมือไฟฟ้า
32650(32700) 3.2 4500-6500 32.4±0.3 70.5±0.2 เครื่องมือวัด, แหล่งจ่ายไฟสำรอง, ฟิลด์อุปกรณ์พิเศษ



ข้อมูลจำเพาะรุ่นแบตเตอรี่ลิเธียมสแควร์

ชื่อรุ่นของแบตเตอรี่สี่เหลี่ยม: ตัวเลข 6 ตัวตามลำดับระบุความหนา ความกว้าง และความสูงของแบตเตอรี่ หน่วยเป็นมิลลิเมตร เมื่อมิติใดในสามมิติมากกว่าหรือเท่ากับ 100 มม. ควรเพิ่มเครื่องหมายทับระหว่างมิติ ถ้าขนาดใดในสามมิติน้อยกว่า 1 มม. ให้เติมตัวอักษร t" ก่อนขนาด และหน่วยของขนาดนี้คือ 1 ใน 10 ของมิลลิเมตร

ICP103450 เป็นตัวแทนของแบตเตอรี่ลิเธียมไอออนทรงสี่เหลี่ยม วัสดุอิเล็กโทรดขั้วบวกคือเพชร ความหนาประมาณ 10 มม. ความกว้างประมาณ 34 มม. และความสูงประมาณ 50 มม.

ICPO8/34/150 เป็นตัวแทนของแบตเตอรี่ลิเธียมไอออนทรงสี่เหลี่ยม วัสดุขั้วบวกคือเพชร ความหนาประมาณ 8 มม. ความกว้างประมาณ 34 มม. และความสูงประมาณ 150 มม.

ICPt73448 เป็นตัวแทนของแบตเตอรี่ลิเธียมไอออนทรงสี่เหลี่ยม วัสดุอิเล็กโทรดขั้วบวกคือเพชร ความหนาประมาณ 0.7 มม. ความกว้างประมาณ 34 มม. และความสูงประมาณ 48 มม.

ตารางรุ่นแบตเตอรี่ลิเธียมสแควร์:

แบบอย่าง ขนาด ความจุที่กำหนด (mAh) ความต้านทานภายใน (mΩ) แรงดันไฟฟ้าที่กำหนด (V)
ความหนา (±0.3 มม.) ความกว้าง (±0.3 มม.) สูง (±0.5 มม.)
3578131 3.5 78 131 4000 ＜40 3.7
3463110 3.4 63 110 2700 ＜40 3.7
3845120 3.8 45 120 2200 ＜40 3.7
366090 3.6 60 90 2000 ＜40 3.7
3435165 3.4 35 165 1800 ＜40 3.7
2453135 2.4 53 132 1400 ＜40 3.7
385085 3.8 50 85 1300 ＜60 3.7
344461 3.4 44 61 1200 ＜60 3.7
255480 2.5 52 80 1150 ＜50 3.7
393278 3.9 32 78 1100 ＜65 3.7
305060 3 50 60 900 ＜40 3.7
383450 3.8 34 50 600 <70 3.7
383450 3.8 34 50 450 ＜80 3.7
233759 2.4 37 59 380 ＜80 3.7
392339 3.9 23 39 330 ＜80 3.7
302441 2.8 24 40.5 250 <100 3.7
251776 2.5 17 76 230 ＜120 3.7
302145 3 21 45 210 ＜150 3.7
222530 2.5 25 30 120 ＜180 3.7
321239 3.1 12 39 100 ＜200 3.7
